石油天然氣管道安全監測預警解決方案

需求概述

　　長輸管道設計選線或施工階段，因特殊原因不能規避而必須穿越滑坡、不穩定斜坡等不良地質體時，或運行期間管道穿越地段新生地質災害。為盡可能避免因地質災害發生，引起長輸管道位移、變形、破裂、油氣泄漏、火災、爆炸、環境污染等嚴重事故，為此開展長輸管道沿線地質災害監測具有緊迫和必要性。

解決方案

　　本監測解決方案基于GNSS衛星定位、位移傳感、傾斜傳感、應力應變傳感、無線通訊等基礎技術條件，采用優化集成技術方法，實現一站多參數觀測目的，旨在解決以下核心問題：

　　01基于傾斜和相對位移觀測成果增加數據冗余度的理念，提升了**位移觀測成果的可靠性。

　　02通過GNSS**位移、相對位移、傾斜觀測成果耦合分析，可相互佐證致災地質體是否形變并確定位移形變矢量，其次可驗算分析管道前側位移量。

　　03通過管道本地應變與位移形變監測成果耦合分析，可得出致災體形變與管道本地應力狀態的關系，直接服務于預警預報。

　　本方案具備監測技術優化組合、原理簡單、安裝部署便捷、經濟、合理的特點，彌補了當前長輸管道以單參數監測為主的客觀缺失，更加有效地保障長輸管道運行安全

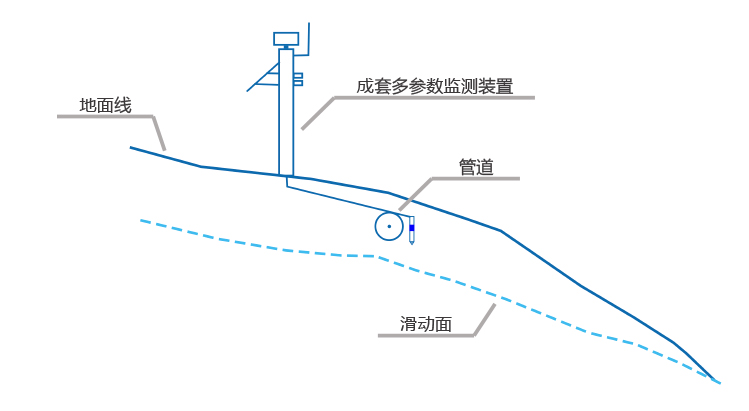

監測示意圖

監測裝置

     本解決方案所述監測裝置包括傳感部分（含地上）、數據采集傳輸部分、供電部分、防雷部分以及現場安裝部署體系。其中傳感部分包含GNSS天線、相對位移傳感器、傾斜傳感器、應變傳感器；數據采集傳輸部分包括GNSS接收機、多通道數據采集傳輸RTU及附屬通訊天線；供電部分包括太陽能板、太陽能充放電控制器、蓄電池；防雷部分包括直擊雷防護裝置及感應雷防護裝置（接收機及RTU主板防浪涌模塊）；安裝部署體系為依據現場條件定制的立柱和相關支架。本方案所述監測裝置構成及各部件邏輯關系見圖2所示。

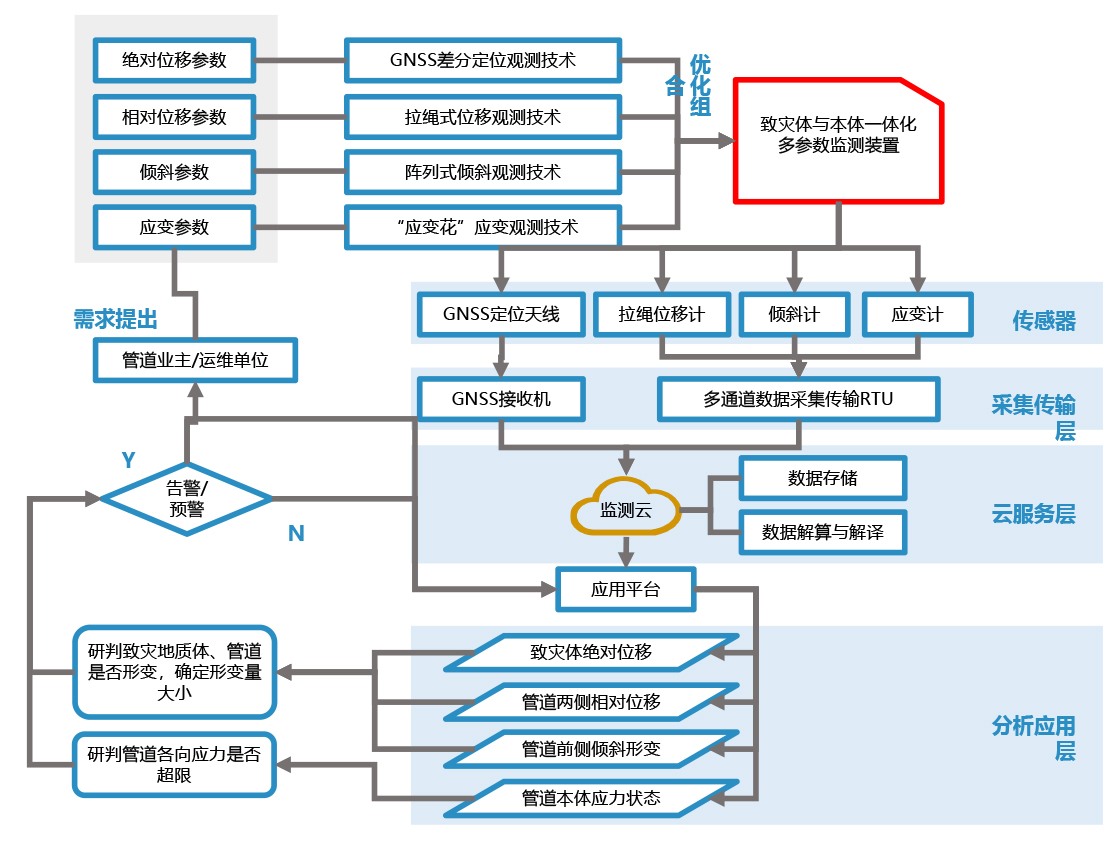

長輸管道綜合監測技術流程
