電力鐵塔安全監測系統

需求概述

       我國地勢條件復雜，加上嚴酷的外界自然環境作用，電力輸電線路和通信線路鐵塔經常發生位移，傾斜，開裂，沉落等現象，尤其是在沙漠等松軟土質地區。 近年來，由于一些自然現象（如雨雪、大風等）以及煤礦開采、工程施工、人為破壞等原因造成塔體傾斜的情況時有發生。塔體傾斜經常會造成輸電線路和通信網絡中斷，嚴重的將引起倒塔事件。這些都將對輸電網的安全運行和通信網的正常工作造成極大威脅，對人民生命財產造成損失。

解決方案

    本方案利用北斗衛星導航定位技術進行鐵塔的地質災害形變監測，在行業中應用并取得很好的效益。
    具備輸電線路桿塔傾斜監測功能，支持單BDS或BDS、GPS、GLONASS等系統聯合工作模
式，桿塔傾斜測量通過GNSS雙天線測姿、網絡RTK、PPP實現。監測終端至少支持基于移動通信網絡、北斗RDSS短報文以及無線數傳電臺等通信手段的其中之一。

監測內容

    監測電力鐵塔受外力后產生的位移傾斜變化。監測儀器是的北斗一體接收機

系統組成

    由一個或者以上GNSS高精度天線、GNSS高精度接收機、主控模塊、通信模塊、數據存儲模塊、維護功能模塊、以及供電模塊組成。

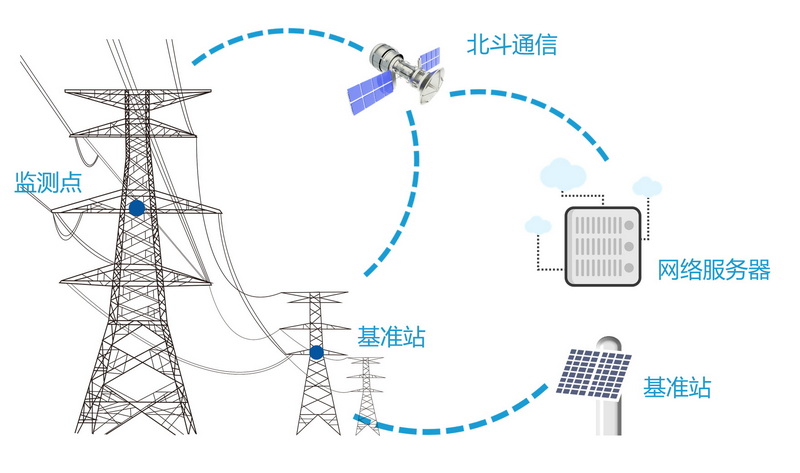

監測示意圖

監測依據

《電力電纜線路運行規程》（國家電網科[2010]134號）
《配電網設備缺陷分類標準》（Q/GDW745-2012)
《電力安全工作規程電力線路部分》GB 26859

系統主要功能

1.定位功能：具有GNSS高精度定位功能。能提供實時的日期、時間、經度、緯度、高度等定位信息。
2.傾斜測量功能：具有桿塔傾斜監測功能，能提供方位角、俯仰角信息。
3.通信功能：能支持GSM、GPRS 、CDMA、TD-SCDMA、CDMA2000、WCDMA 、LTE、5G等 移動通信網絡，北斗RDSS短報文以及無線數傳電臺等通信模式的其中之一。
4.數據存儲功能：具有至少30天的采集數據循環存儲功能。
5.維護功能：具有至少提供一種維護接口（網絡RJ45、串口、WiFi），以適應不同監測環境的需求。
6.設置功能：具有對終端編號、校準參數等各類參數的設置功能。
7.自檢功能：具有自檢、自診斷和自恢復功能。
